Divisor Tipo Jones

O divisor tipo Jones, também conhecido como divisor riffle, é um equipamento laboratorial utilizado para dividir amostras de materiais sólidos em frações menores e representativas. Presente em laboratórios de mineração, metalurgia e controle de qualidade, ele é uma das ferramentas mais tradicionais e acessíveis para a etapa de preparação de amostras.

A SAMMIX Engenharia trabalha com esse tipo de equipamento, fale com nossa equipe técnica e encontre a solução ideal para o seu processo.

O que é um Divisor Tipo Jones?

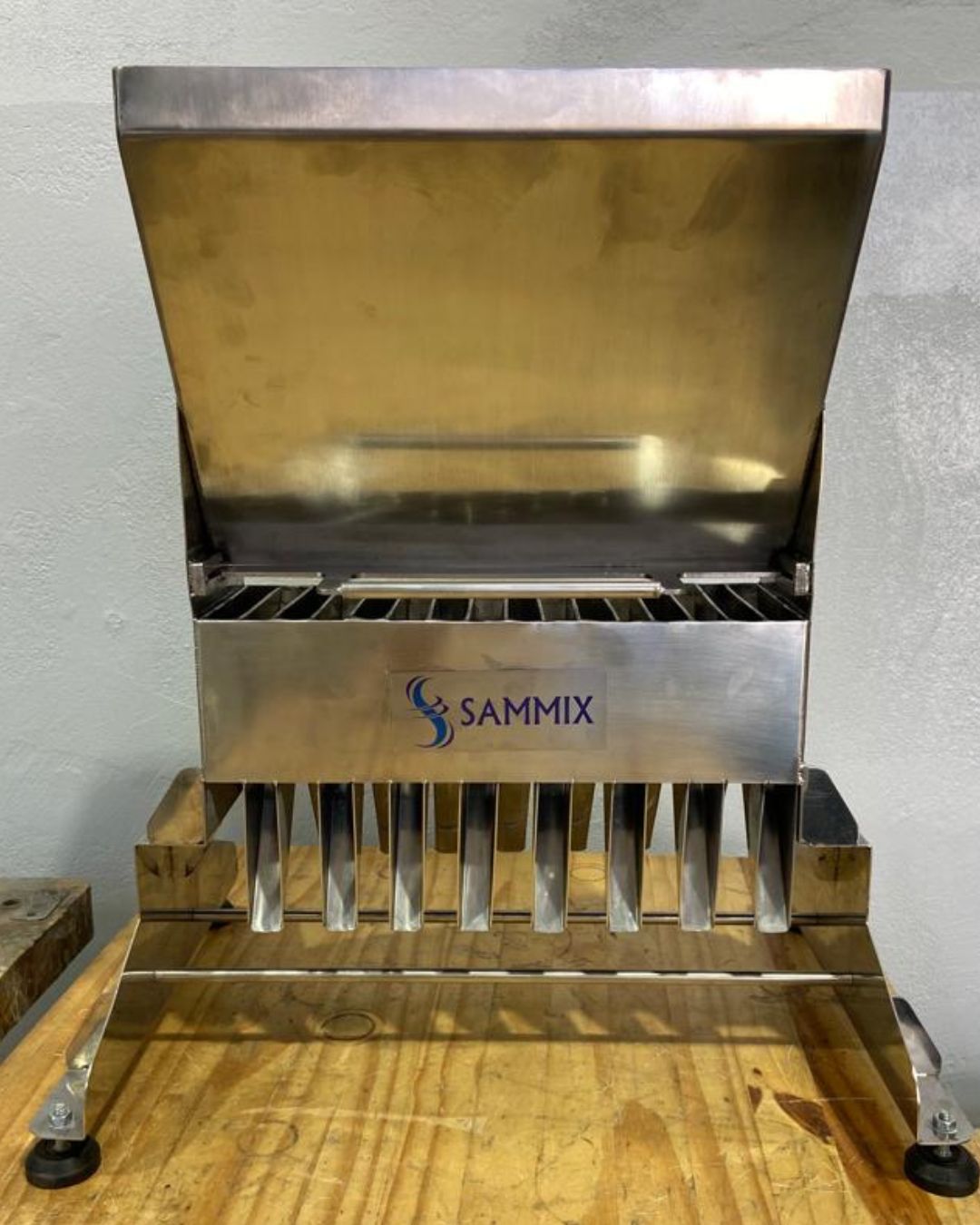

O divisor tipo Jones é um equipamento de divisão de amostras composto por uma série de calhas ou ranhuras inclinadas alternadamente para lados opostos. Quando o material é despejado sobre essas calhas, ele é dividido em duas frações aproximadamente iguais, uma de cada lado do equipamento. O processo pode ser repetido sucessivamente para obter frações cada vez menores, mantendo a representatividade da amostra original.

Por sua simplicidade construtiva e facilidade de operação, o divisor tipo Jones é amplamente utilizado em laboratórios de mineração, beneficiamento e controle de qualidade em todo o mundo.

Como funciona?

O funcionamento do divisor tipo Jones é direto: o material é despejado de forma uniforme sobre a abertura superior do equipamento, distribuindo-se pelas calhas alternadas. Metade do material é direcionada para um recipiente de um lado e a outra metade para o recipiente do lado oposto. Uma das frações é descartada ou reservada, enquanto a outra segue para a próxima etapa de análise ou para uma nova divisão.

A chave para uma boa divisão está na forma de alimentação: o material deve ser despejado de maneira contínua, uniforme e centralizada sobre toda a largura das calhas, evitando concentração de fluxo em um único ponto.

Para que serve o Divisor Tipo Jones?

O divisor tipo Jones é utilizado na etapa de preparação de amostras, com foco na redução do volume de material sem perda de representatividade. Entre as aplicações mais comuns estão:

  • Redução de amostras laboratoriais para análises químicas e físicas
  • Preparação de amostras para ensaios de caracterização mineralógica
  • Divisão de amostras em triagens e ensaios internos de controle de qualidade
  • Obtenção de replicatas para verificação de resultados analíticos
  • Etapas de preparação onde o volume de amostra precisa ser reduzido progressivamente

Tipos de Divisor Tipo Jones

O divisor tipo Jones está disponível em diferentes configurações para atender a variadas granulometrias e volumes de amostra:

Divisor de calhas largas: indicado para materiais com granulometria maior, onde as partículas precisam de maior espaço para transitar pelas calhas sem obstrução.

Divisor de calhas estreitas: mais adequado para materiais finos e pós, onde a divisão precisa de maior precisão na distribuição das partículas.

Divisor em aço inoxidável: utilizado quando há exigência de resistência à corrosão ou quando o material não pode ser contaminado por oxidação.

Divisor Tipo Jones ou Divisor Rotativo?

A escolha entre o divisor tipo Jones e o divisor rotativo depende do nível de rigor estatístico exigido pelo processo. De forma geral:

  • O divisor tipo Jones é adequado para triagens laboratoriais, ensaios internos e etapas que não exijam rastreabilidade crítica ou controle estatístico elevado. É uma solução prática, acessível e eficiente para a maioria dos laboratórios.
  • O divisor rotativo é preferido em processos que exigem rastreabilidade total, controle de viés e precisão estatística elevada: como balanços metalúrgicos, conferências comerciais e auditorias.

Cada método tem seu contexto de aplicação. A definição do equipamento mais adequado deve considerar as características do material, o nível de controle exigido e o impacto dos dados gerados na tomada de decisão.

Vantagens do Divisor Tipo Jones

O divisor tipo Jones se mantém como um dos equipamentos mais utilizados em laboratórios ao redor do mundo por razões bastante práticas:

  • Simplicidade de operação: não requer treinamento especializado para uso
  • Baixo custo: aquisição e manutenção acessíveis em relação a outros métodos
  • Agilidade: permite divisões rápidas e sucessivas sem necessidade de energia elétrica
  • Versatilidade: disponível em diferentes tamanhos e configurações de calha
  • Confiabilidade: quando bem operado, oferece resultados reproduzíveis para a maioria das aplicações laboratoriais

Boas práticas no uso do Divisor Tipo Jones

Para garantir a representatividade da amostra, alguns cuidados são essenciais na operação do divisor tipo Jones:

  • Despejar o material de forma contínua, uniforme e centralizada sobre toda a largura das calhas
  • Evitar alimentação concentrada em um único ponto, o que pode causar desvio na divisão
  • Garantir que o material esteja seco ou com umidade uniforme, evitando aderência nas calhas
  • Limpar o equipamento entre divisões para evitar contaminação cruzada entre amostras
  • Repetir a divisão quantas vezes forem necessárias para atingir o volume de amostra desejado

Conclusão

O divisor tipo Jones é uma ferramenta consolidada e confiável para a preparação de amostras em laboratórios de mineração e beneficiamento. Sua simplicidade, acessibilidade e eficiência o tornam uma escolha natural para triagens, ensaios internos e etapas que não demandem o mais alto nível de controle estatístico. Para processos com exigências mais rigorosas, sua adoção deve ser avaliada em conjunto com métodos alternativos, como o divisor rotativo, sempre considerando as características do material e os requisitos do processo.
